좌표계 및 도법

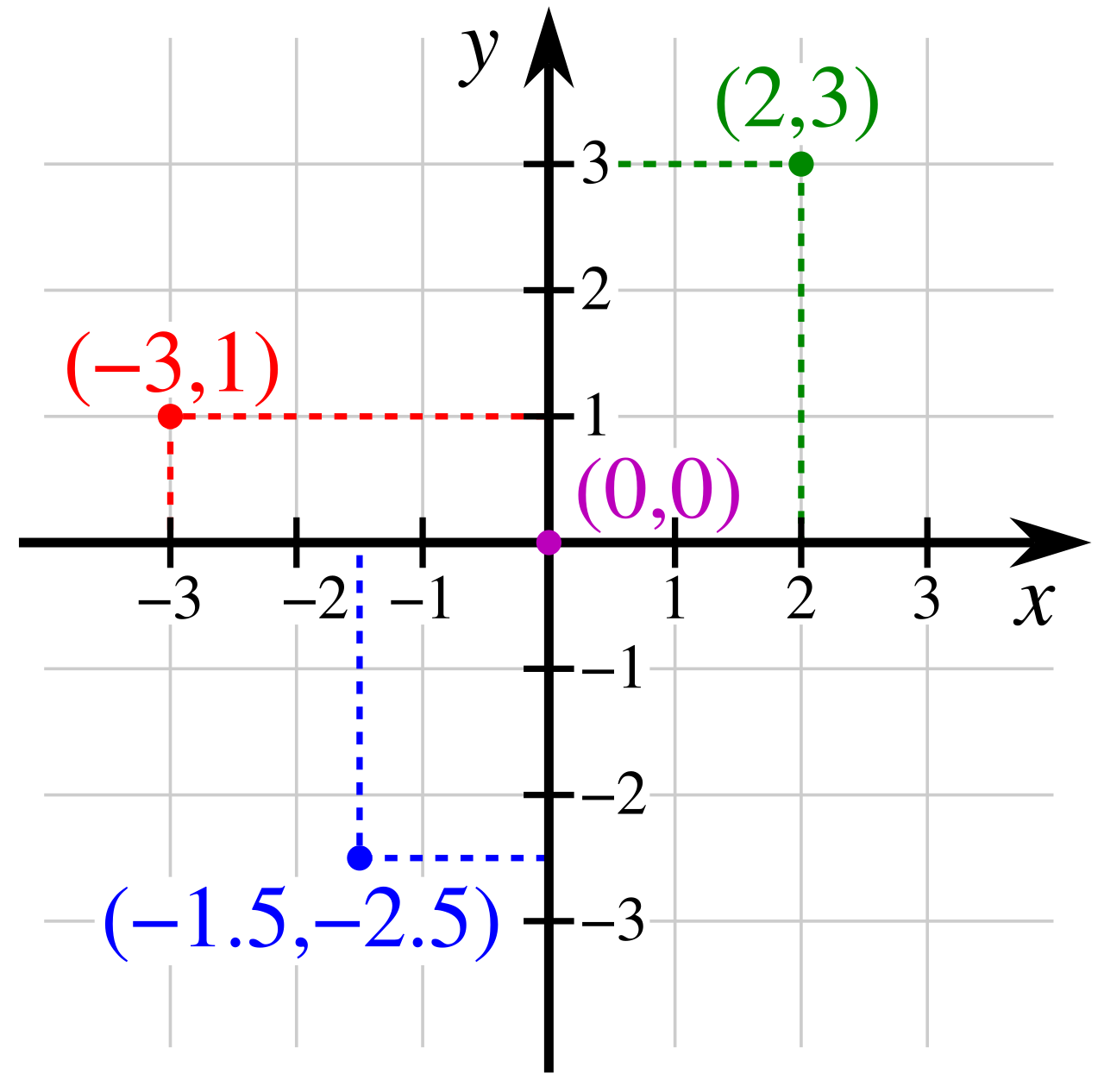

직교 좌표계

https://ko.wikipedia.org/wiki/%EB%8D%B0%EC%B9%B4%EB%A5%B4%ED%8A%B8_%EC%A2%8C%ED%91%9C%EA%B3%84#/media/%ED%8C%8C%EC%9D%BC:Cartesian-coordinate-system.svg

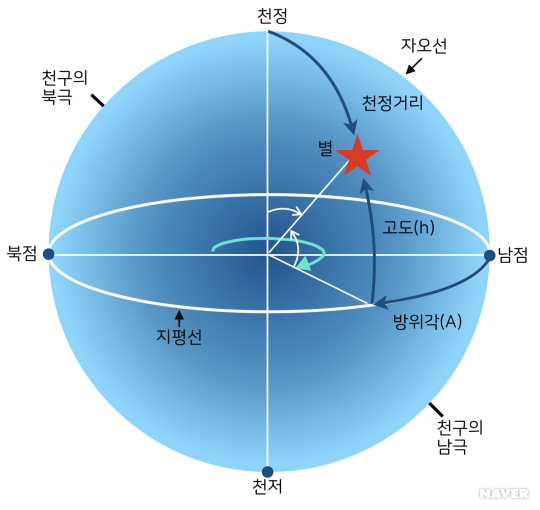

지평좌표계 (local 좌표계)

https://terms.naver.com/entry.naver?docId=5647340&cid=62801&categoryId=62801

- 관측자의 지평면 (horizon)을 기준면으로 사용

- 고도 (altitude)와 방위각(azimuth)을 사용하여 천체의 위치를 정의

- 고도 h 는 지평면으로 부터 해당 천체까지 수직으로 수직권을 따라서 측정한 각

- 방위각 A 는 천체의 위치로부터 지평선에 내린 수직선과 지평선의 교점(북or남점)에서 시계 방향으로 측정한 각

- 고도의 범위 : 0 ~ 90 / 방위각의 범위 : 0 ~ 360

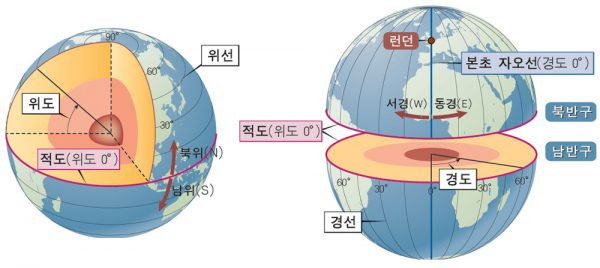

위도 경도

https://www.popit.kr/gis-geographic-information-system-%EA%B4%80%EB%A0%A8-%EC%9A%A9%EC%96%B4-%EC%A0%95%EC%9D%98/

위도(Latitude) : 적도 기준 남/북쪽으로 얼마나 떨어져 있는지,  0 ~ 90'S / 90'N 범위

경도(Longitude) : 본초 자오선 기준, 동/서쪽으로 얼마나 떨어져 있는지, 0~ 180'E/180'W 범위



---

지구는 완전한 구가 아니다

지도제작을 위해 지구를 일정한 기준에 두어야함



실제지형

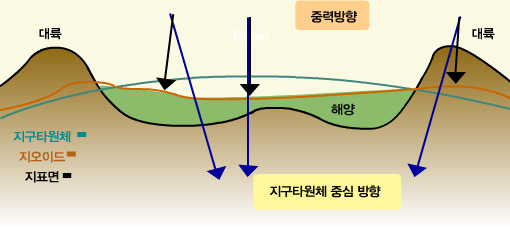

지오이드(Geoid)

지구의 평균 해수면을 기준으로 한 가상의 표면, 중력의 영향을 고려한 지구의 실제 모양을 나타냄



주요특징

• 중력 포텐셜 평면 : 중력이 일정한 값인 등포텐셜면을 나타냄
• 해수면 기준 :평균해수면 (MSL)기준, 해수면 높낮이 변동 퐇마
• 지형과의 관계 : 산악, 해구 등 복잡한 지형을 반영하지 않음

vs 타원체

타원체 : 지구의 모양을 단순화한 수학적 모델, 회전 타원체의 형태를 가짐 / WGS84 GPS에서 사용하는 기준



https://www.popit.kr/gis-geographic-information-system-%EA%B4%80%EB%A0%A8-%EC%9A%A9%EC%96%B4-%EC%A0%95%EC%9D%98/

https://www.popit.kr/gis-geographic-information-system-%EA%B4%80%EB%A0%A8-%EC%9A%A9%EC%96%B4-%EC%A0%95%EC%9D%98/

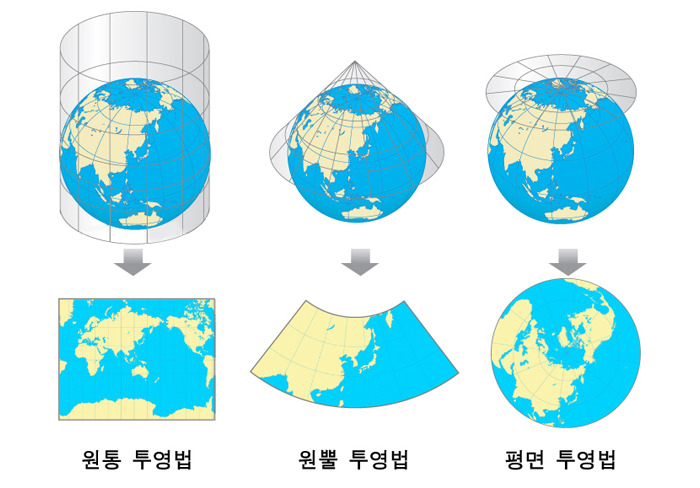

투영법

- 지구의 곡면을 평면에 나타내기 위해 사용하는 수학적 방법

- 지구는 구체이기에 평면에 정확하게 나타내는것은 불가능, 필연적으로 왜곡을 초래함

- 때문에 목적에 맞게 여러 투영법을 사용하여 왜곡을 최소화함



https://www.edunet.net/nedu/contsvc/viewWkstContPost.do?contents_id=e5082cc4-73d5-4384-a885-1398fe1c09a2&head_div=



원통도법 (Cylindrical Projection) / 정각도법

• 정의 : 지구를 원통형으로 감싼 후 평면으로 펼치는 방식
• 특징 : 적도 부근에서 왜곡이 적고, 고위도로 갈수록 왜곡이 커짐
• 용도 : 세계지도, 해양 항로
• 예 : 메카토르 도법, 밀러 원통도법

원추도법 (Conic Projection)

• 정의 : 지구 표면의 일부분을 원추형으로 감싼 후 평면으로 펼치는 방식
• 특징 : 중위도 지역에서 왜곡이 적고, 경선이 방사형으로 퍼지며 위선이 평행하게 나타남
• 용도 : 중위도 지역 지도, 국가 지도
• 예 : 램버트 정각 원추도법, 알버스 정적 원추도법

평면도법(Azimuthal Projection)

• 정의 : 지구 표면의 한 점을 중심으로 하여 평면 위에 투영하는 방식
• 특징 : 중심점에서 방향과 거리가 정확
• 용도 : 항공 항로, 극지방 지도
• 예 : 정사각 투영, 정방위 투영
